Les lumens mesurent la quantité totale de lumière visible qu’une source émet dans toutes les directions; les candelas mesurent l’intensité lumineuse dans une direction spécifique. Pour l’éclairage quotidien d’une pièce ou d’une zone, vérifiez les lumens. Pour la portée du faisceau, le repérage à longue distance ou la visibilité des feux d’avertissement, vérifiez les candelas.
Aperçu rapide — quelle spécification vérifier en premier :
- Éclairage ambiant ou d’une zone (planchers de magasins, éclairage de scène, couverture par projecteur) : vérifiez les lumens
- Portée du faisceau, projecteur ou visibilité à longue distance : vérifiez les candelas (intensité maximale du faisceau)
- Feux d’avertissement et gyrophares d’urgence : vérifiez les candelas effectifs, et non les lumens bruts
- Les deux mesures combinées : éclairage de tâche nécessitant à la fois une couverture adéquate de la zone et une intensité dirigée
Points clés
Les candelas déterminent jusqu’à quelle distance et avec quelle intensité une lumière atteint dans une direction; les lumens déterminent la quantité totale de lumière produite par un luminaire — et, pour les feux d’avertissement des véhicules, les candelas effectifs sont la spécification qui permet de prévoir la visibilité en conditions réelles.
| Point | Détails |
|---|---|
| Lumens pour la couverture d’une zone | Vérifiez les lumens lorsque vous devez savoir dans quelle mesure un luminaire éclaire un espace ou une surface de travail. |
| Candelas pour la portée et l’avertissement | Vérifiez les candelas maximaux ou effectifs lorsque la portée du faisceau, la distance du projecteur ou la visibilité des feux d’avertissement est importante. |
| L’angle du faisceau change tout | Réduire l’angle du faisceau multiplie les candelas à partir de la même source lumineuse; lisez toujours les deux valeurs ensemble. |
| Vérifiez la méthode de mesure | Demandez des rapports d’essai IES ou des marquages de classe SAE; les déclarations non vérifiées de lumens ou de candelas relèvent du marketing, et non des spécifications. |
| Lumières de travail Strobe My Ride | Les modèles NX514 (4 250 lm), NX520 (23 200 lm) et NX525 (46 400 lm) illustrent comment l’échelle des lumens correspond aux applications d’éclairage de tâche, de portée moyenne et de grande zone. |
Table des matières
- Que mesurent réellement les lumens et les candelas?
- Pourquoi deux lumières ayant le même nombre de lumens peuvent se comporter très différemment
- Comment convertir les lumens en candelas et vice versa
- Comment les fabricants mesurent et présentent ces spécifications
- Quelle mesure est importante pour votre application spécifique?
- Les pièges marketing qui gonflent les spécifications
- Conseils canadiens en matière d’approvisionnement pour l’éclairage des véhicules et d’urgence
- Strobe My Ride : spécifications vérifiées et assistance canadienne
- Sources
Que mesurent réellement les lumens et les candelas?
Un lumen (lm) est l’unité du Système international d’unités (SI) du flux lumineux — la quantité totale de lumière visible qu’une source émet simultanément dans toutes les directions. Considérez-le comme le volume total de lumière quittant un luminaire, peu importe où cette lumière finit par se projeter.
Un candela (cd) est l’unité de base du Système international d’unités (SI) de l’intensité lumineuse : la quantité de cette lumière concentrée dans une direction spécifique. Le candela est officiellement défini en fixant l’efficacité lumineuse du rayonnement monochromatique à 540 × 10¹² Hz, soit la fréquence pour laquelle l’œil humain est le plus sensible. C’est cette base biologique qui explique pourquoi les mesures photométriques pondèrent les longueurs d’onde selon la réponse de l’œil plutôt que selon l’énergie brute.
Une façon utile d’imaginer la différence : imaginez un tuyau d’arrosage fonctionnant à plein débit. Le volume total d’eau par minute correspond au nombre de lumens. Vissez un embout étroit et ce même volume devient un jet à haute pression — la pression à l’extrémité de l’embout correspond aux candelas. Même rendement total, intensité directionnelle très différente.
Selon ICO Optics, un candela équivaut approximativement à l’intensité lumineuse d’une seule flamme de bougie. La relation formelle est : lm = cd × sr, où sr est le stéradian, l’unité de l’angle solide. Une sphère complète englobe 4π stéradians (environ 12,57 sr), donc une source parfaitement uniforme de 1 cd émettant dans toutes les directions produirait environ 12,57 lm au total.
Conseil d’expert : Le lux (lx) est une troisième unité associée — il mesure l’éclairement sur une surface (lm/m²). Le lux indique la quantité de lumière qui atteint réellement une surface de travail ou une route, c’est pourquoi les concepteurs d’éclairage utilisent les trois : les lumens pour le rendement de la source, les candelas pour l’intensité directionnelle et les lux pour l’éclairement de la surface.
Pourquoi deux lumières ayant le même nombre de lumens peuvent se comporter très différemment
L’optique en est la raison. Les réflecteurs, les lentilles et le boîtier d’un luminaire déterminent la façon dont les lumens sont répartis selon les angles. Concentrez 1 000 lm dans un faisceau de 10° et vous obtenez un projecteur étroit à haute intensité en candelas qui projette la lumière sur des centaines de mètres. Répartissez ces mêmes 1 000 lm sur un motif d’éclairage de 120° et la valeur en candelas chute considérablement, mais le luminaire éclaire uniformément une vaste zone.
Cette distinction se manifeste dans plusieurs scénarios réels :
- Lampes de poche et projecteurs : un projecteur à haute intensité en candelas avec un faisceau étroit atteint plus loin qu’un projecteur à large couverture de même puissance électrique
- Éclairage de scène pour véhicules : les luminaires à large couverture privilégient les lumens et les lux au sol; un projecteur étroit sur le même camion privilégie les candelas pour la distance
- Barres lumineuses et gyrophares : les candelas effectifs dans la direction du trafic venant en sens inverse constituent la mesure essentielle, et non le rendement total en lumens
- Éclairage de signalisation et de tâche : les deux sont importants — suffisamment de lumens pour couvrir la zone et suffisamment d’intensité directionnelle pour lire les détails fins
Fire Apparatus Magazine souligne que le marketing favorise souvent les nombres de lumens tout en omettant de communiquer sur l’optique ou la répartition du faisceau, et que les lumens seuls n’indiquent pas comment une lumière se comportera au sol ou à distance. Pour l’éclairage d’urgence, cet écart entre les lumens annoncés et la visibilité en conditions réelles peut avoir des conséquences sur la sécurité.
Conseil d’expert : Lorsque la sécurité est l’objectif, demandez au fabricant les candelas maximaux (cd maximum dans l’axe principal du faisceau) ou les valeurs d’éclairement au sol (lux à une distance spécifiée). Un nombre de lumens sans données sur l’angle du faisceau ne vous indique presque rien sur la portée ou la visibilité d’avertissement.
Comment convertir les lumens en candelas et vice versa
La relation fondamentale est simple. Selon la référence des unités photométriques d’ICO Optics :
lm = cd × sr et donc cd = lm ÷ sr
La valeur en stéradians (sr) dépend de l’angle du faisceau (θ). La formule est :
sr = 2π × (1 − cos(θ ÷ 2))
où θ est l’angle total du faisceau en degrés, converti en radians en le multipliant par π/180 avant d’appliquer le cosinus.
Trois exemples calculés
Exemple 1 — Projecteur étroit (faisceau de 10°) sr = 2π × (1 − cos(5°)) = 2π × (1 − 0,9962) ≈ 2π × 0,0038 ≈ 0,024 sr Un luminaire produisant un rendement lumineux modéré à travers un faisceau étroit de 10° aura une intensité très élevée en candelas
Exemple 2 — Large couverture (faisceau de 120°) sr = 2π × (1 − cos(60°)) = 2π × (1 − 0,5) = 2π × 0,5 ≈ 3,14 sr Un luminaire produisant 4 250 lm à travers une large couverture de 120° : cd = 4 250 ÷ 3,14 ≈ 1 353 cd
Exemple 3 — Théorique sur une sphère complète (360°) sr = 4π ≈ 12,57 sr Une source omnidirectionnelle de 1 000 lumens a une intensité moyenne modérée en candelas

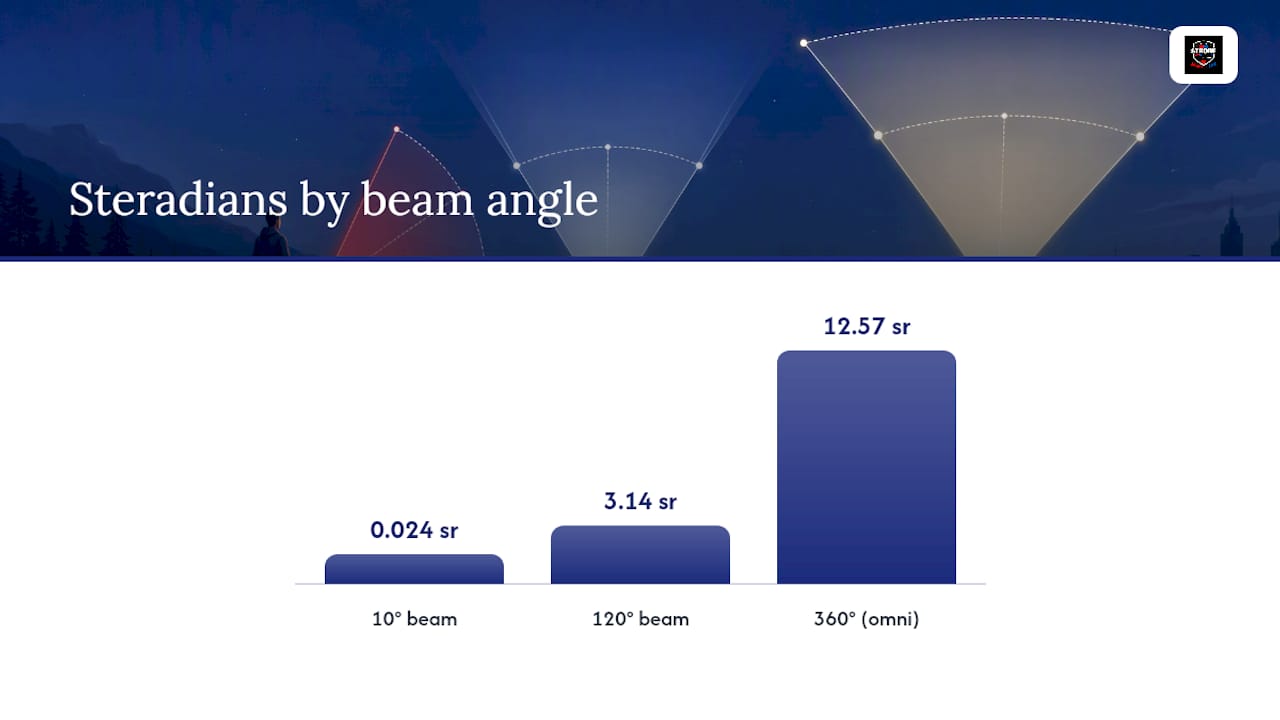

Ce qu’il faut retenir en pratique : réduire l’angle du faisceau multiplie considérablement les candelas à partir de la même source lumineuse. Lorsque vous voyez un produit revendiquer des candelas très élevés à partir de lumens modestes, vérifiez l’angle du faisceau — il sera étroit.
| Angle du faisceau | Stéradians (sr) | 1 000 lm → cd |
|---|---|---|
| 10° | 0,024 | très élevés |
| 10° | 0,024 | modérément élevés |
| 60° | 3,14 | modérés |
| 120° | 3,14 | plus faibles |
| 360° | 12,57 | faibles |
Comment les fabricants mesurent et présentent ces spécifications
Deux instruments dominent les essais photométriques.
Une sphère d’intégration capte toute la lumière émise par une source et mesure le flux lumineux total en lumens. Le luminaire est placé à l’intérieur d’une sphère creuse et réfléchissante; des capteurs enregistrent la lumière totale qui rebondit à l’intérieur. C’est la méthode standard pour les valeurs de lumens.
Un goniophotomètre fait pivoter une source lumineuse (ou un détecteur) selon de nombreux angles et enregistre l’intensité à chaque point. Le résultat est une courbe complète de répartition de l’intensité lumineuse, à partir de laquelle on déduit les candelas maximaux, les candelas effectifs et la distance du faisceau. C’est cet instrument qui permet d’étayer une déclaration crédible en candelas.
Termes à connaître lors de la lecture des spécifications :
- Intensité maximale du faisceau : la valeur maximale en candelas, mesurée le long de l’axe principal du faisceau
- Candelas effectifs : candelas après avoir tenu compte des pertes dues au boîtier, à la lentille et à l’installation — un indicateur plus réaliste des performances en service que le maximum théorique
- Distance du faisceau : la distance à laquelle l’éclairement tombe à 0,25 lux (le seuil standard ANSI/PLATO pour les lampes de poche; d’autres normes utilisent des seuils différents)
- Lumens bruts vs effectifs : les lumens bruts sont mesurés au niveau de la puce LED; les lumens effectifs tiennent compte des pertes dues à l’optique et au boîtier
Normes à rechercher :
- IES (Illuminating Engineering Society) : publie les méthodes d’essai LM-79 et LM-80 pour les produits à DEL; un rapport d’essai IES constitue un gage de confiance important
- ANSI/SAE : les normes SAE International (p. ex. SAE J845, SAE J595) définissent les séquences d’éclaircissement, les exigences en candelas et les méthodes d’essai pour les feux d’avertissement des véhicules
- CIE (Commission Internationale de l’Éclairage) : l’organisme international chargé des définitions et des méthodes de mesure photométriques
La définition du candela par le NIST sous-tend toutes ces normes, car chaque mesure photométrique remonte à l’unité de base du Système international d’unités.
Lors de l’approvisionnement de lumières pour une flotte ou une application d’urgence, demandez la méthode de mesure et le rapport d’essai en plus de la fiche technique. Un nombre de lumens ou de candelas sans méthode d’essai indiquée est une déclaration marketing, et non une spécification vérifiée.
Quelle mesure est importante pour votre application spécifique?
La bonne mesure dépend de ce que la lumière doit accomplir.
| Cas d’utilisation | Mesure principale | Mesure secondaire | Pourquoi |
|---|---|---|---|
| Éclairage ambiant / d’une zone | Lumens (lm) | Lux à la surface | Le rendement total détermine dans quelle mesure un espace est éclairé |
| Éclairage de tâche (courte portée) | Lux (lm/m²) | Lumens | L’éclairement de la surface compte davantage que la direction |
| Projecteur / portée | Candelas (cd) | Angle du faisceau | L’intensité directionnelle détermine la portée |
| Feux d’avertissement des véhicules | Candelas effectifs (cd) | Séquence d’éclaircissement | La visibilité pour le trafic venant en sens inverse est directionnelle |
| Éclairage de scène / de travail sur les véhicules | Lumens + lux | Angle du faisceau | Une large couverture est nécessaire; l’éclairement au sol est l’objectif |

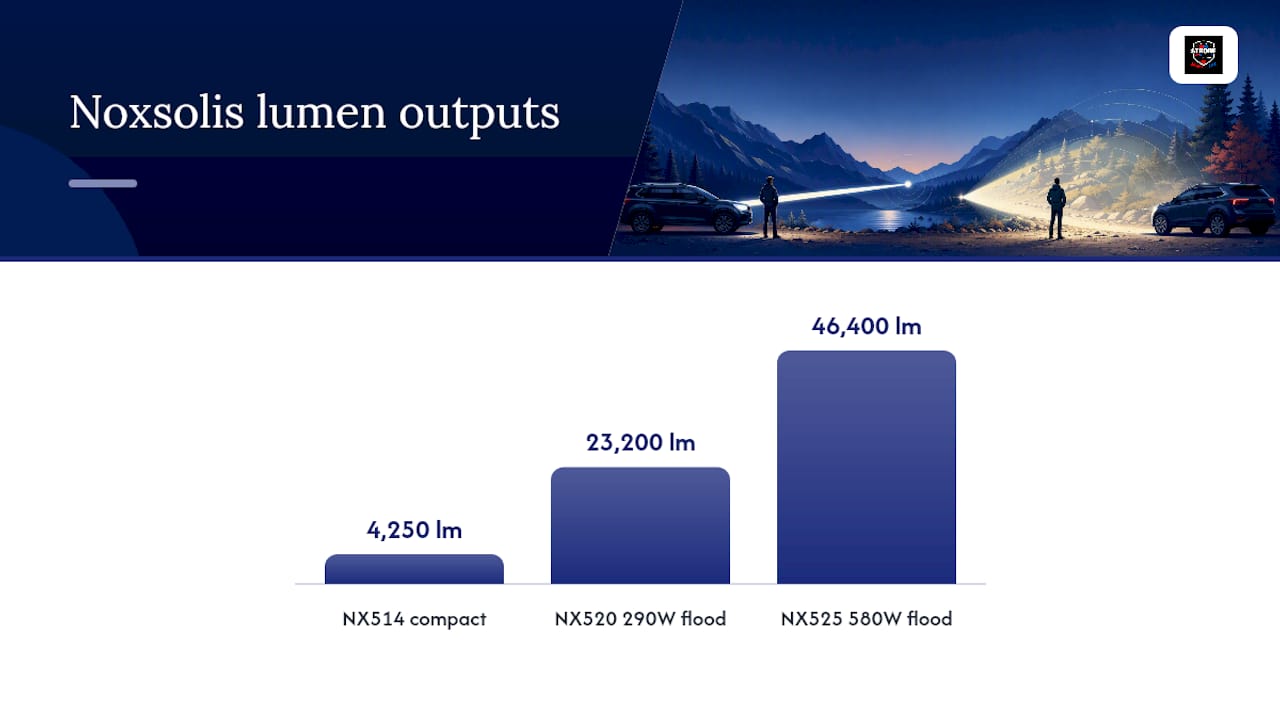

Les trois lumières de travail Noxsolis disponibles chez Strobe My Ride illustrent comment l’échelle des lumens correspond à l’application. Le Noxsolis NX514 compact produit 4 250 lm — idéal pour l’éclairage de tâche à courte portée sur un camion-grue ou un véhicule utilitaire où une large couverture modérée éclaire la zone de travail immédiate. Le Noxsolis NX520 passe à un rendement de 23 200 lm à 290 W, adapté à une couverture de scène plus vaste sur un véhicule de construction ou d’intervention routière. Au sommet de la gamme, le Noxsolis NX525 offre 46 400 lm à 580 W — un luminaire conçu pour un éclairage maximal de la zone où une large empreinte à haut niveau de lux au sol est la priorité.
Pour l’éclairage de scène et de travail comme ces luminaires à large couverture, les lumens et les lux sur la surface de travail sont les spécifications déterminantes. Pour les feux d’avertissement sur le même véhicule, portez votre attention sur les candelas effectifs et les marquages de classe SAE.
Liste de vérification des spécifications du produit lors de la comparaison des lumières :
- Nombre total de lumens (lm) et s’ils sont bruts ou effectifs
- Candelas maximaux (cd) et angle du faisceau (degrés)
- Méthode de mesure (sphère d’intégration, goniophotomètre, rapport d’essai IES)
- Marquage de classe SAE, ECE ou ANSI, le cas échéant
- Indice IP pour la résistance aux intempéries (IP67 ou IP69K pour les environnements difficiles)
- Conditions de garantie et pays d’assistance
Les pièges marketing qui gonflent les spécifications
L’inflation des lumens est le problème le plus courant. Les fabricants indiquent parfois les lumens de la puce LED mesurés avant que la lumière ne traverse l’optique, le boîtier ou la lentille. Au moment où la lumière sort du luminaire, le rendement en conditions réelles peut être considérablement inférieur. Demandez toujours si le nombre de lumens correspond aux lumens de la source (à la puce), aux lumens du système (à la sortie du luminaire) ou aux lumens effectifs (en tenant compte de toutes les pertes).
Quelques autres tendances à surveiller :
- Candelas d’un projecteur étroit appliqués à un produit à large couverture : un fabricant mesure les candelas maximaux dans la partie la plus étroite du faisceau, puis utilise ce nombre pour décrire un luminaire qui est principalement un projecteur à large couverture
- Mélange d’unités radiométriques et photométriques : les watts ou milliwatts de puissance rayonnante ne sont pas des lumens; un produit indiquant une « puissance de sortie » en watts ne vous fournit pas une mesure photométrique
- Aucun angle de faisceau indiqué : un nombre de candelas sans angle de faisceau indiqué ne peut être vérifié ni comparé; il peut refléter une condition d’essai très étroite
- Conditions d’essai non précisées : la température, le courant d’alimentation et le temps de stabilisation influencent tous le rendement; les fabricants réputés les indiquent dans leurs rapports d’essai
L’analyse des mythes entourant les lumens par Fire Apparatus Magazine va droit au but : l’optique et la répartition du faisceau déterminent souvent les performances en conditions réelles bien plus que le nombre de lumens mis en évidence. Pour l’éclairage d’urgence, cet écart entre le texte marketing et les performances sur le terrain constitue un enjeu de sécurité.
Signaux d’alarme dans une annonce de produit :
- Nombre de lumens sans angle de faisceau ni méthode de mesure indiqués
- Déclaration de candelas sans rapport d’essai disponible
- Formulation « Équivalent à X lumens » sans mesure directe
- Aucun indice IP ou mention vague d’« étanchéité » au lieu d’une norme certifiée (p. ex. IP67 ou IP69K)
Conseils canadiens en matière d’approvisionnement pour l’éclairage des véhicules et d’urgence
Pour les gestionnaires de flottes et le personnel des approvisionnements au Canada, la distinction entre candelas et lumens a des implications directes en matière de conformité. Les normes SAE International — notamment la SAE J845 pour les feux d’avertissement omnidirectionnels et la SAE J595 pour les feux d’avertissement directionnels — précisent les valeurs minimales de candelas effectifs et les exigences relatives aux séquences d’éclaircissement. Les règlements provinciaux canadiens font référence aux classes SAE lors de l’établissement des exigences pour les feux d’avertissement ambrés sur les camions-grues, les véhicules de construction et les unités d’intervention d’urgence. Le Règlement sur la sécurité des véhicules automobiles (RSVA) de Transports Canada fait également référence aux normes de performance photométrique des équipements d’éclairage.
Lorsque les candelas effectifs tombent en dessous du seuil de la classe SAE applicable, un feu d’avertissement peut ne pas satisfaire à l’exigence de visibilité pour l’usage auquel il est destiné, peu importe le nombre de lumens qu’il produit. C’est pourquoi un approvisionnement basé uniquement sur les nombres de lumens peut entraîner l’acquisition d’équipements non conformes ou sous-performants.
En ce qui concerne les normes canadiennes relatives aux feux d’avertissement d’urgence, le principe directeur est que seule compte la lumière qui atteint l’observateur dans la direction visée. La candela effective, et non le nombre brut de lumens, permet de le déterminer.
Liste de vérification pour l’approvisionnement des flottes canadiennes :
- Demander les valeurs de candela de crête et de candela effective (et pas seulement le nombre de lumens)
- Confirmer le marquage de la classe SAE ou ECE et demander le rapport d’essai correspondant
- Vérifier l’indice IP : IP67 (immersion jusqu’à 1 m) ou IP69K (nettoyage à haute pression) pour les véhicules exposés aux projections routières, au lavage à haute pression ou aux intempéries
- Consulter les recommandations de montage et de réglage — un feu mal orienté perd en candela effective dans la direction visée
- Confirmer la couverture de la garantie et le fournisseur d’assistance technique canadienne
Conseil d’expert : Demander au fournisseur les valeurs d’éclairage au sol (lux à une distance et une hauteur de montage précises) pour les feux de scène, ainsi que la candela effective après déduction des pertes dues au boîtier et à la lentille pour les feux d’avertissement. Ces données, plutôt que les caractéristiques brutes, reflètent la performance réelle du feu une fois installé sur votre véhicule.
En ce qui concerne plus précisément l’éclairage des lieux d’intervention sur la route, la hauteur de montage et l’angle d’orientation influencent considérablement la zone éclairée au sol en lux. Un projecteur de 23 200 lm monté trop haut et orienté trop loin vers l’avant peut laisser la zone de travail immédiate insuffisamment éclairée, même si le nombre de lumens semble adéquat sur papier.
Strobe My Ride : caractéristiques vérifiées et assistance canadienne
Si vous travaillez sur les routes canadiennes ou intervenez sur celles-ci, vous avez besoin d’un éclairage accompagné de données photométriques fiables, et pas seulement d’un nombre de lumens mis en évidence. Strobe My Ride fournit aux opérateurs de remorquage, aux gestionnaires de flottes, aux municipalités et aux services d’urgence partout au Canada des feux d’avertissement certifiés SAE, des feux de travail à DEL, des feux de scène et des produits d’équipement complet pour véhicules, avec des caractéristiques transparentes, une expédition rapide au pays et une assistance technique offerte par des personnes qui comprennent la différence entre une valeur de candela annoncée et un rapport d’essai vérifié.

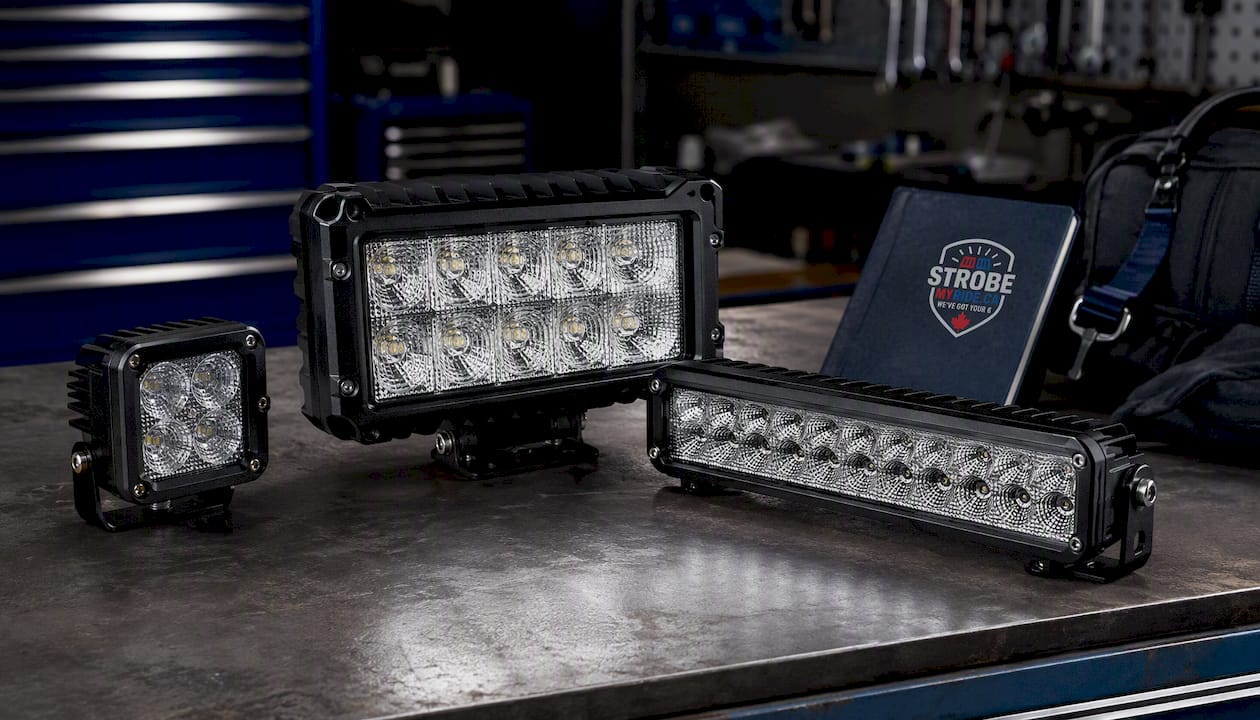

Les projecteurs de travail NX514, NX520 et NX525 sont en stock et prêts à être expédiés. Si vous avez besoin d’aide pour adapter le nombre de lumens ou la candela effective à l’utilisation spécifique de votre véhicule, l’équipe de Strobe My Ride peut vous aider à examiner les caractéristiques. Parcourez la gamme complète de projecteurs de travail ou communiquez directement avec Strobe My Ride pour obtenir le luminaire adapté à votre flotte.
